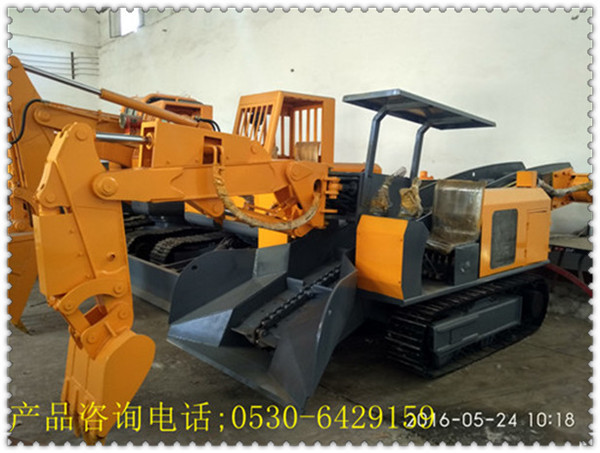

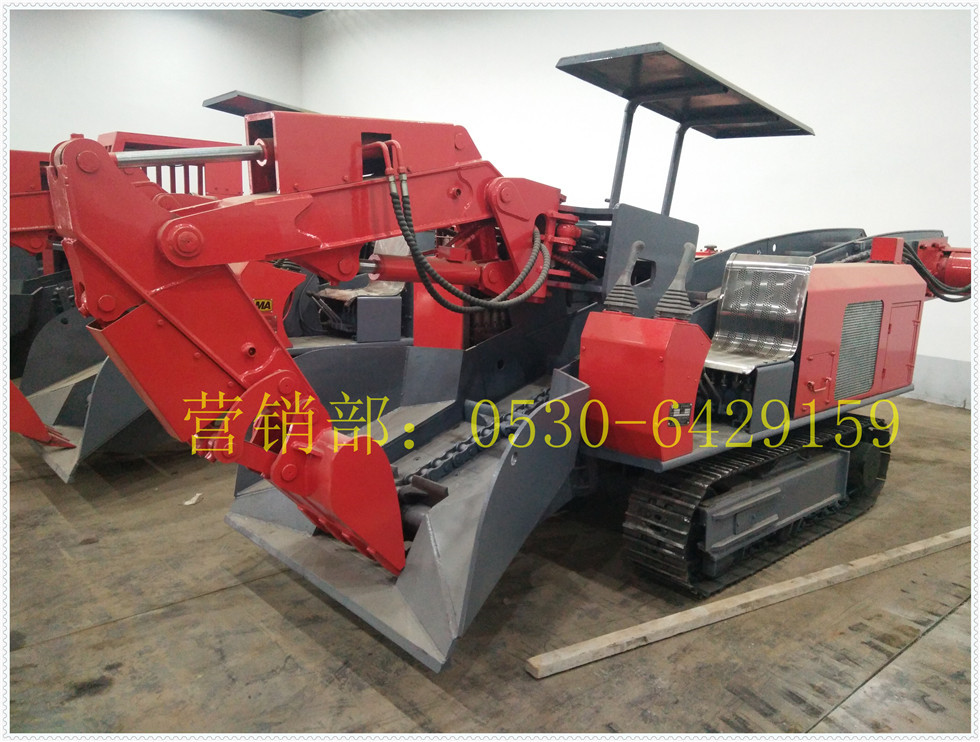

履帶式挖掘裝載機（俗名：扒渣機）是一種連續生產的高效率出礦設備，主要用于礦山巖巷、半煤巖巷掘進，也可以用于引水洞、鐵路隧道施工和國防洞窟施工中的裝載作業，扒渣機與我公司生產的煤礦用液壓鉆車配套使用可實現煤礦掘進機械化作業，大大提高掘進速度，可適用于斷面為2.1×2.1米以上，坡度±1 8 度的巷道。
扒取力大，裝載能力強。采用密封潤滑式履帶，張緊履帶裝置調節方便，使用壽命長；采用挖掘機專用斗齒堅固耐用，互換性好；
輸送機從尾部能將巖石卸入自卸汽車、梭式礦車、側卸式礦車、皮帶機、箕斗等其它轉載設備上去；（卸載高度可根據用戶需要進行設計）
主要動作采用先導閥控制，操作輕松簡便，安全舒適，機動靈活，爬坡能力強，工作平穩無沖擊；可加裝液壓破碎錘，對巷道底板、側幫底部進行破碎、修護、爆破后大塊巖石、煤塊等進行破碎錘碎等功能；可以利用工作臂實現掌子面排險，全斷面裝巖，不留死角，不需人工輔助清理工作面。

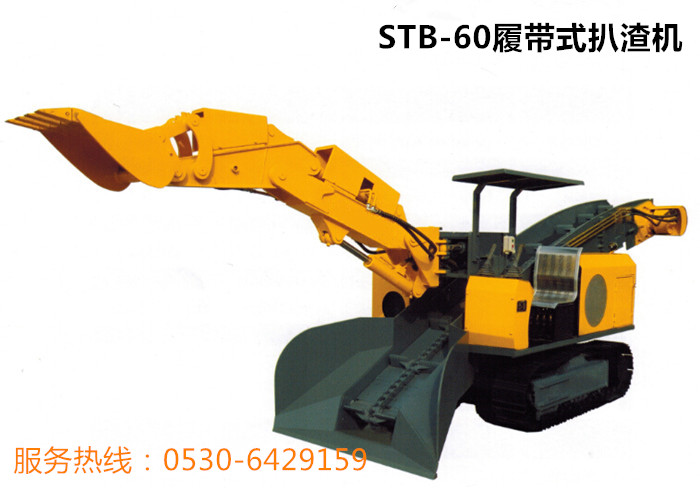

產品型號 | STB-60 | STB-80（小） |
A挖掘寬度（mm） | ≥3870 | ≥4200 |
B挖取距離（離鏟口）（mm） | ≥1530 | ≥1600 |
C挖掘高度（mm） | ≥2300 | ≥2600 |
D挖掘深度（mm） | ≥ 450 | ≥500 |
E卸載高度 （mm） | 1400（可變） | 1500（可變） |
F最低裝載高度（mm） | 1350（可變） | 1350（可變） |
G卸載距離（mm） | 1600（可變） | 1700（可變） |
H最大回轉角度 （mm） | ±50 | ±50 |
產品型號 | STB-60 | STB-80（小） |
整機重量（T） | ≈8.5 | ≈9.0 |
外形（長×寬×高）（mm） | 5000×1490×1650 | 5100×1600×1800 |
裝載能力（m3/h） | ≈60 | ≈80 |
最小轉彎半徑（mm） | ≥4000 | ≥5500 |
適應巷道坡度（。） | ≤18 硬質地面 | ≤25 硬質地面 |
行走速度 （m/min） | 2.1/3.8 | 2.1/3.8 |
離地間隙 （mm） | 260 可加高 | 300 可加高 |
額定工作壓力（MPa） | 20 | 25 |
電機總功率 （kw） | 22/30 | 30 |
最大物料通過尺寸（長×寬×高）（mm） | 800×550×500 | 800×600×550 |
適用斷面（寬×高）（M） | ≥2×2 | ≥2.2×2.2 |
